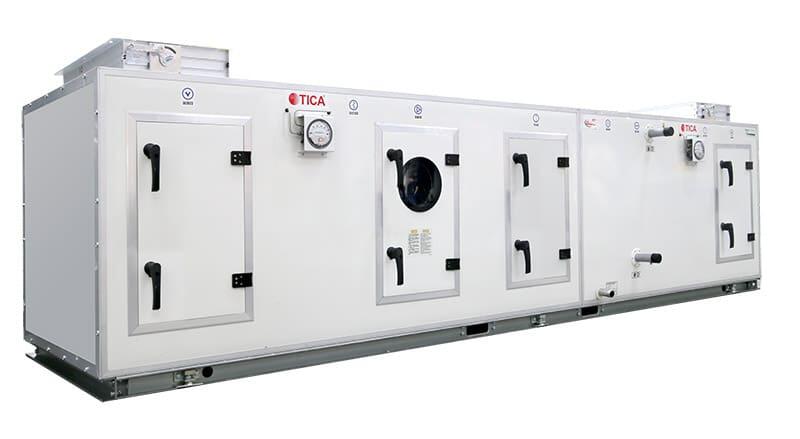

Секционные вентиляционные установки (1500—280000 куб.м/ч)

Модельный ряд

Модельный ряд включает 52 типоразмера секционных вентиляционных установок серий TAC (толщина каждой стенки корпуса составляет 25 мм), TMC (35 мм) и TBC (50 мм).

Производительность моделей варьируется от 1500 до 280000 куб.м/ч, что позволяет заказчику подобрать наиболее подходящий вариант для вентилирования своих объектов. Это касается не только расхода воздуха и скорости воздушного потока (от 2 до 3,5 м/с), но и сечения (до 6,5 м в длину и до 4,5 м в высоту) вентиляционной установки.

Возможны 7 типовых вариантов исполнения вентиляционных установок, зависящих от наличия тех или иных конструктивных элементов и функциональных секций: горизонтальный блок 1, горизонтальный блок 2, горизонтальный блок 3, горизонтальный блок 4, горизонтальный блок 5, вертикальный блок 1 и вертикальный блок 2. При необходимости заказчик может выбрать вентиляционную установку с иным расположением функциональных секций и в любой другой комплектации.

Секционные вентиляционные установки собираются без применения сварки и могут поставляться заказчику в разобранном виде. Перед отправкой клиенту медные змеевики теплообменников в обязательном порядке проходят испытания на герметичность. Для удобства эксплуатации и обслуживания возможно лево- и правостороннее исполнение вентиляционной установки.



Технические возможности

  • В секционных вентиляционных установках используется запатентованная TICA технология лабиринтного уплотнения, снижающая объем утечки воздуха до 0,029%. Данное лабиринтное уплотнение образовано с помощью пазов и канавок, а также резиновых термовставок между ними, препятствующих не только утечке воздуха, но и образованию мостиков холода. Панели прикреплены к раме корпуса болтами и гайками, также снабженными резиновыми термовставками.
  • Каждая вентустановка имеет прочную и жесткую конструкцию: рама корпуса выполнена из алюминиевого профиля и снабжена внутренними ребрами жесткости, корпус характеризуется высокой устойчивостью к скручиванию.
  • Внешние и внутренние панели гладкие и легко очищаются от грязи и пыли. По желанию заказчика внутренние панели могут быть выполнены из оцинкованной или нержавеющей стали и покрыты коррозионно-стойкой порошковой краской. Уголки из листового алюминия полностью изолированы от влажного воздуха, что позволяет избежать образования ржавчины на них.
  • Каждая панель состоит из двух стенок и теплоизоляции между ними, в качестве теплоизоляционного материала применяется вспененный полиуретан плотностью 50 кг/куб.м.
  • На основании предусмотрено выравнивающее устройство, которое позволяет выровнять две смежные секции и обеспечить их бесшовное соединение.
  • Для подбора оборудования используется программное обеспечение, сертифицированное Американским институтом систем отопления, охлаждения и кондиционирования воздуха (AHRI) и Европейской ассоциацией производителей климатического оборудования (EUROVENT).



Технические характеристики

Секционные вентиляционные установки серий TAC/TMC/TBC

Расход воздуха при различных скоростях воздушного потока, куб. м/ч

Типоразмер Количество модулей вентиляционной установки (указанное значение x 100 мм) Скорость воздушного потока, проходящего через теплообменник
высота ширина 2 м/с 2,2 м/с 2,5 м/с 2,8 м/с 3 м/с 3,5 м/с
0607 6 7 1567 1762 1958 2193 2351 2742
0608 6 8 1790 2014 2238 2506 2685 3133
0609 6 9 2207 2783 2758 3089 3311 3862
0610 6 10 2527 2843 3158 3537 3791 4422
0710 7 10 2888 3249 3610 4043 4332 5054
0711 7 11 3253 3660 4067 4555 4880 5693
0810 8 10 3610 4061 4512 5053 5415 6318
0811 8 11 4067 4575 5083 5964 6101 7117
0812 8 12 4524 5089 5655 6334 6786 7917
0813 8 13 4981 5604 6226 6974 7472 8717
0814 8 14 5438 6118 6798 7614 8157 9517
1012 10 12 5861 6616 7351 8234 6822 10292
1013 10 13 6476 7285 8094 9066 9714 11333
1015 10 15 7664 8622 9580 10730 11496 13412
1016 10 16 8259 9291 10323 11562 12389 14453
1115 11 15 8843 9949 11054 12381 13265 15475
1116 11 16 9529 10720 11911 13341 14294 16676
1117 11 17 10215 11492 12769 14301 15323 17876
1217 12 17 10896 12258 13620 15254 16344 19068
1218 12 18 11628 13081 14534 16279 17442 20349
1317 13 17 12258 13790 15322 17161 18387 21452
1318 13 18 13081 14716 16351 18313 19622 22892
1319 13 19 13904 15642 17380 19465 20856 24332
1419 14 19 14676 16511 18345 20547 22014 25683
1420 14 20 15545 17488 19431 21763 23318 27204
1519 15 19 16221 18249 20277 22710 24332 28387
1521 15 21 18141 20409 22677 25398 27212 31747
1621 16 21 19005 21381 23757 26607 28508 33259
1622 16 22 20011 22513 25014 28016 30017 35019
1624 16 24 22023 24776 27529 30832 33035 38540
1922 19 22 24559 27629 30699 34383 36839 42978
1923 19 23 25794 29018 32242 36111 38691 45140
1925 19 25 28263 31795 35328 39568 42395 49460
2025 20 25 29309 32973 36637 41033 43964 51291
2026 20 26 30589 34413 38237 42825 45884 53531
2126 21 26 32774 36871 40968 45884 49161 57355
2227 22 27 33866 38099 42333 47412 50799 59266
2326 23 26 36052 40558 45065 50473 54078 63091
2230 22 30 39536 44478 49420 55351 59304 69188
2528 25 28 42621 47949 53276 59670 63932 74587
2531 25 31 47559 53504 59449 66582 71339 83226
2534 25 34 52497 59059 62621 73495 78746 91870
2834 28 34 59788 67261 74735 83703 89682 104629
2838 28 38 67286 75697 84107 94200 100929 117751
2940 29 40 72767 81863 90959 101874 109151 127342
3141 31 41 79292 89204 99115 111009 118938 138761
3245 32 45 89467 100650 111833 125253 134201 156567
3546 35 46 101523 114213 126904 142432 152285 177665
3750 37 50 117371 132042 146713 164319 176057 205399
3855 38 55 136921 154037 171152 191690 205382 239612
4358 43 58 165054 185685 206317 231075 247581
4565 45 65 191575 215522 239469 268205 280000
