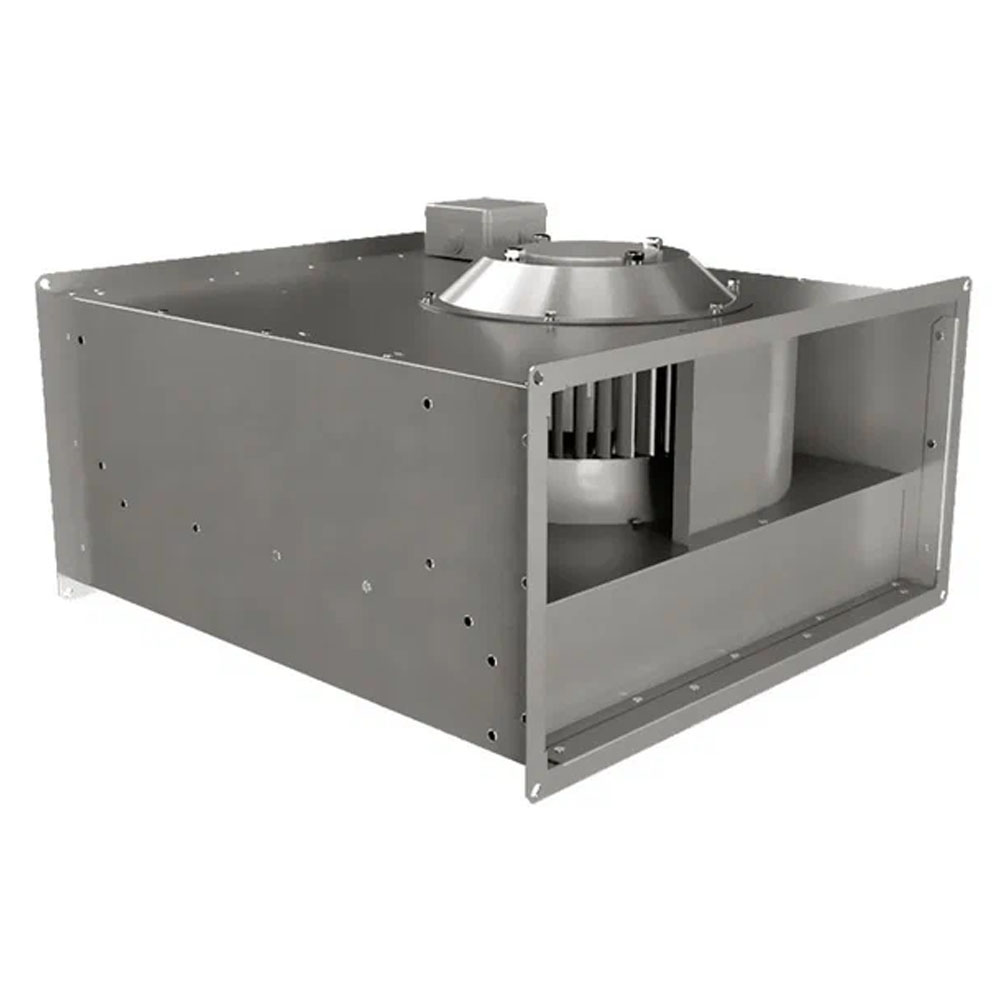

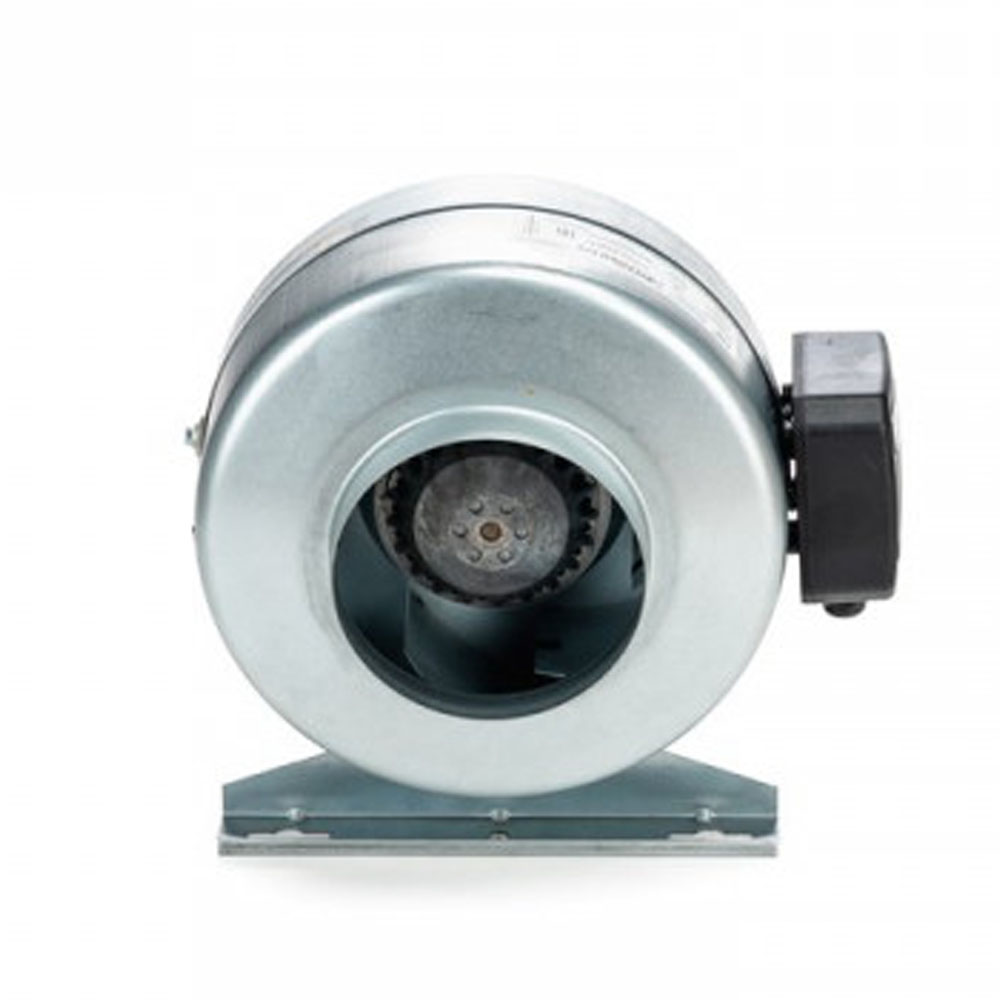

Общие рекомендации по монтажу канальных вентиляторов

• Монтаж вентиляторов должен производиться в строгом соответствии с требованиями, указанными в паспорте изделия.

• Перед вентилятором и после него рекомендуется устанавливать гибкие вставки для снижения уровня вибрации.


• Перед вентилятором в системе воздуховодов рекомендуется устанавливать фильтры для защиты системы от загрязнения оседающей пылью.

Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из вентилятора необходимо соблюдать следующие требования:

Со стороны всасывания:

• Расстояние до ближайшей стены должно быть не менее 75% диаметра воздуховода;
• Длина воздуховода на всасывании должна составлять не менее диаметра воздуховода;
• Воздуховод на всасывании не должен иметь никаких препятствий для воздушного потока.

Со стороны нагнетания:

• Угол уменьшения поперечного сечения воздуховода должен составлять не менее 15%;
• Угол расширения поперечного сечения воздуховода должен составлять не менее 7%;
• Длина прямого участка воздуховода после вентилятора должна быть не менее З-х диаметров воздуховода;
• Используйте отводы под углом 45°. Не рекомендуется использовать отводы под углом 90°.
