Серии НВЛ и НВЛ КД

Климатические комплексы обладают рядом важных достоинств, к которым можно отнести:

  • сохранение высокой эффективности работы при низких наружных температурах;

  • устойчивость к неблагоприятным внешним воздействиям (осадки, ветер, пыль и так далее);

  • возможность работы при высоких наружных температурах;

  • возможность внешней установки на системах кондиционирования VRV, VRF и так далее;

  • разнообразие комплектаций, возможность адаптации под условия и особенности любых наружных блоков кондиционеров;

  • отсутствие необходимости вносить изменения в конструкцию систем кондиционирования.

Представленные в продаже комплексы имеют сертификаты. Их надёжность проверена временем – они монтируются с 2007 года и отлично показали себя при взаимодействии с различными системами вентиляции и кондиционирования, в разных климатических условиях.
  • Лучшая цена
  • В наличии на складе
  • Удобная оплата
  • Доставка по России

Оставьте заявку

Закрыть
Собственное производство
Изготовление от 1 дня
Конструкции любой сложности
Поточная линия сборки

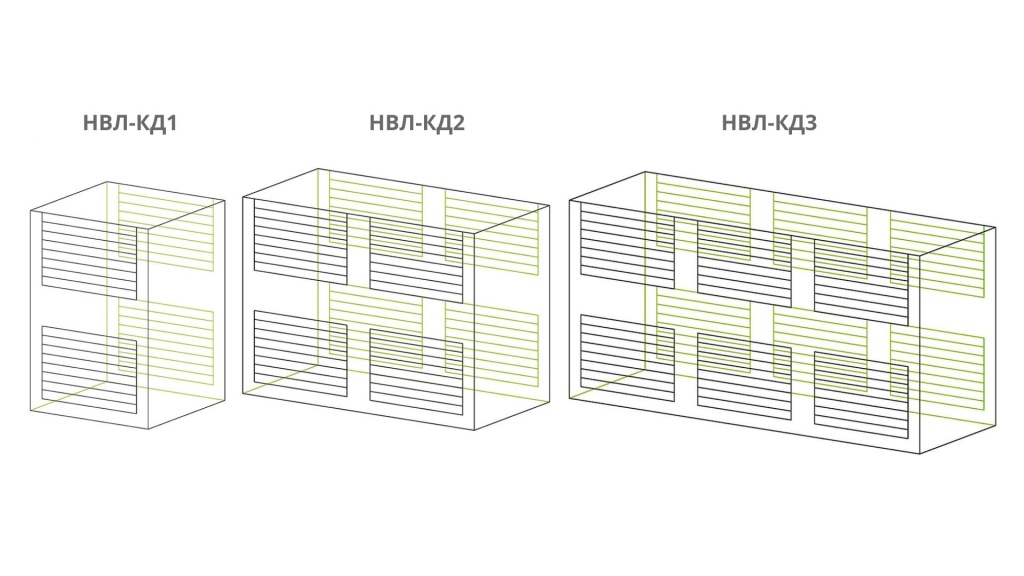

SISTEMA (1).jpg

*Комплексы НВЛ-КД, предназначены для систем кондиционирования с выносными конденсаторами воздушного охлаждения (напр. Liebert Hiross HPA моделей HCE и HBE). Не для ККБ!


Модель

 Выброс воздуха у наружного блока кондиционера

 Кол-во клапанов

 Ширина, мм

 Высота, мм

 Глубина, мм

 Вес, кг

Цена, руб.
 базовой комплектации

НВЛ-1

вверх

2

1500

2600

1500

120

По запросу

НВЛ-2

вверх

1

1500

2600

1500

105

По запросу

НВЛ-5

в сторону

2

1200

1700

1200

105

По запросу

НВЛ-6

в сторону

2

1500

1700

1500

120

По запросу

 НВЛ-КД1

вверх

4

1500

2200

1500

180

По запросу

 НВЛ-КД2

вверх

8

3000

2200

1500

290

По запросу

 НВЛ-КД3

вверх

12

4500

2200

1500

420

По запросу

*Цены указаны на условиях отгрузки с завода в Уфе
Цены действующие с 21 декабря 2022 г.
Цены включают НДС (20%)


Опции к НВЛ-1,2

 Наименование

 Цена (рубли)

 Стояночный нагреватель (к-т) НВЛ-СН-12

 22 560,00

 Щит автоматики НВЛ-А-12

 33 888,00

 Щит автоматики НВЛ-А-12Н (для комплекса с нагревателями)

 36 005,00

 Рама опорная НВЛ-РО-12

 40 470,00

*Цены указаны на условиях отгрузки с завода в Уфе
Цены действующие с 21 декабря 2022 г.
Цены включают НДС (20%)


Опции к НВЛ-5

 Наименование

 Цена (рубли)

 Стояночный нагреватель (к-т) ВСМ-СН-5

 21 560,00

 Щит автоматики ВСМ-А-5

 33 182,00

 Щит автоматики ВСМ-А-5Н (для комплекса с нагревателями)

 36 384,00

 Рама опорная ВСМ-РО-5

 33 174,00

*Цены указаны на условиях отгрузки с завода в Уфе
Цены действующие с 21 декабря 2022 г.
Цены включают НДС (20%)


Опции к НВЛ-6

 Наименование

 Цена (рубли)

 Стояночный нагреватель (к-т) НВЛ-СН-6

 40 565,00

 Щит автоматики НВЛ-А-6

 66 120,00

 Щит автоматики НВЛ-А-6Н (для комплекса с нагревателями)

 72 944,00

 Рама опорная НВЛ-РО-6

 42 750,00

*Цены указаны на условиях отгрузки с завода в Уфе
Цены действующие с 21 декабря 2022 г.
Цены включают НДС (20%)


Опции к НВЛ-КД

 Наименование

 Цена (рубли)

 Щит автоматики НВЛ-А-КД

 33 535,00

 Рама опорная НВЛ-РО-КД1

 37 920,00

 Рама опорная НВЛ-РО-КД2

 66 800,00

 Рама опорная НВЛ-РО-КД3

 99 328,00

*Цены указаны на условиях отгрузки с завода в Уфе
Цены действующие с 21 декабря 2022 г.
Цены включают НДС (20%)


Монтаж

Комплекс «НВЛ» предназначен для наружных блоков VRV моделей от 8 до 16 типоразмера, исполнение «только охлаждение». Для других моделей необходимо согласование с ООО «Новил».

Наружные блоки должны быть смонтированы в строгом соответствии с инструкцией по монтажу и в соответствии с настоящими требованиями.

Наружные блоки, стоящие рядом, должны быть смонтированы с шагом 1500 мм или более.

Наружный блок и контейнер «НВЛ» должны быть обеспечены единой опорной фундаментной рамой; опорные поверхности блока и контейнера должны лежать в одной горизонтальной плоскости. Примеры конструкции фундаментной рамы можно посмотреть в бланках заявок.

Контейнер комплекса «НВЛ» должен быть надежно прикреплен к фундаментной раме (болтами, шпильками или сваркой).

Разместить наружный блок кондиционера на фундаментной раме следует с соблюдением следующих требований: со стороны обслуживания расстояние от блока до съёмной панели должно быть 150-200 мм, по бокам между блоком и стенками контейнера должны быть одинаковые расстояния.

Расположение фундаментной рамы должно обеспечивать возможность свободного доступа к передней и задней панелям комплекса «НВЛ» для проведения регламентных эксплуатационных работ.

К местам расположения наружных блоков кондиционеров должно быть подведено независимое электропитание для подключения системы автоматики с длиной свободного конца не менее 2-х метров: кабель ПВС 3х2,5 (1фаза 220В, 50 Гц + нейтраль + земля).


Особенности эксплуатации

Должна быть исключена возможность работы наружных блоков кондиционеров в режиме «отопления», т.к. комплекс «НВЛ» оснащен автоматикой для систем кондиционирования, работающих только в режиме «охлаждение».

Должно быть обеспечено проведение регламентных работ по переводу комплекса из «режима зимней эксплуатации» в «режим летней эксплуатации». В «режиме летней эксплуатации» (с апреля по октябрь для Уфы и Республики Башкортостан) система автоматики и обогреватель (конвектор) должны быть отключены, воздушный клапан должен быть принудительно открыт, панель обслуживания снята.

Должно быть обеспечено систематическое проведение работ по поддержанию чистоты комплекса.
